产品概述

XGN17-40.5(Z)/T2500-31.5箱型牢靠式交流金属关闭开关装备
，是三相交流50Hz、40.5kV单母线、单母线分段系统、旁路系统及双母线系统中
，作为接受和分派电能的开关成套装备
，适用于种种发电厂、变电站及工矿企业等额定电压40.5kV的电力系统
；作为接受和分派电能之用
，并具有对电路举行控制和
；すπ
；它特殊适用于收支线回路数较多
，负荷大及潮流转变频仍的变、配电站
。

产品特点

■　该型开关装备是在真空断路器及六氟化硫断路器十分成熟
；
■　隔脱离关、干式电流互感器、干式电压互感器、干式小容量变压器、环氧树脂浇注穿墙套管、硅橡胶外绝缘氧化锌避雷器及其组合过电压
；ぷ爸谩⒏墒阶枞莨缪贡
；ぷ爸萌找嫱晟葡律こ龅目爻商鬃氨
，该型开关装备为角钢和钢板组焊、组装式结构,相间及相对地除支持绝缘子外
，全为空气绝缘
；
■　并具有简朴而可靠的机械“五防”装置及完善的可组合计划
。

产品正常事情条件

• ? 周围空气温度：上限+40℃
  ，下限-10℃
• ? 海拔不凌驾1000m
• ? 相对湿度：日平均值不大于95%
  ，月平均值不大于90%
• ? 抗地动烈度：不凌驾8度
• ? 没有火灾、爆炸危险
  ，严重腌臜、化学侵蚀场合
  。
关于使用规模凌驾以上划定的特殊运行情形
，请与彩虹多多协商解决

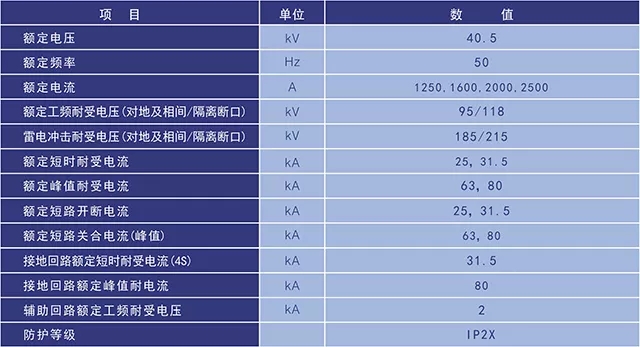

产品柜体及主要元件手艺参数

用户在订货时应注明

• ? 断路器型号
  ，名称及订货数目
• ? 断路器额定电压
  ，额定电流及额定短路开断电流
• ? 额定操作电压
• ? 备品
  ，备件的名称及数目
• ? 用户若有其他特殊需求
  ，可在订货时说明
• ? 产品咨询电话：028-63155909
